Выбор между сухими и масляными силовыми трансформаторами определяет не только электрические характеристики подстанции, но и её соответствие нормам пожарной безопасности, требования к размещению и долгосрочные эксплуатационные расходы.
Ошибки в подборе оборудования ведут к нарушениям ПУЭ, дополнительным затратам на модернизацию и рискам для персонала на объектах ТЭК.
Классификация силовых трансформаторов по ГОСТ
Согласно ГОСТ Р 52719-2007, силовые трансформаторы делятся на две основные категории по виду изолирующей и охлаждающей среды: масляные (с минеральным или синтетическим маслом, включая негорючий жидкий диэлектрик) и сухие (в том числе с твёрдой изоляцией). Масляные модели используют жидкую среду, которая одновременно выполняет функции изолятора и теплоносителя, обеспечивая эффективный отвод тепла от обмоток и магнитопровода. Минеральное масло остаётся наиболее распространённым вариантом благодаря оптимальному соотношению стоимости и диэлектрических характеристик, в то время как синтетические масла и негорючие жидкие диэлектрики применяются в случаях, когда требуется повышенная пожаробезопасность без перехода на полностью сухие конструкции.
Более детальное деление представлено в ГОСТ 11677-85*, который выделяет три типа оборудования: масляные трансформаторы, модели, заполненные негорючим жидким диэлектриком, и трансформаторы с литой изоляцией. Важно понимать, что «сухой трансформатор с литой изоляцией» — это подкатегория, а не синоним общего термина «сухой трансформатор». В таких модификациях обмотки заливаются эпоксидным компаундом или другим твёрдым диэлектриком, что обеспечивает дополнительную механическую прочность и защиту от воздействия окружающей среды. Однако это не отменяет общей классификации по ГОСТ Р 52719-2007, где все трансформаторы без жидкой изолирующей среды относятся к сухим.
Профильные требования к сухим трансформаторам закреплены в ГОСТ Р 54827-2011 (МЭК 60076-11:2004), который регламентирует технические условия для оборудования с воздушным или твёрдым диэлектрическим охлаждением. Стандарт определяет допустимые температуры нагрева изоляции, методы испытаний и требования к климатическим исполнениям, что позволяет проектировщикам подбирать оборудование для различных условий эксплуатации — от умеренного до холодного климата.
Масляные трансформаторы с негорючим жидким диэлектриком представляют собой промежуточный вариант между традиционными масляными и сухими моделями. Они сохраняют преимущества жидкостного охлаждения при сниженном риске возгорания, но их стоимость выше, чем у моделей с минеральным маслом, а требования к обслуживанию остаются схожими с традиционными масляными аналогами.
Требования ПУЭ к размещению трансформаторов
Глава 4.2 ПУЭ устанавливает жёсткие ограничения для масляных трансформаторов при размещении внутри зданий, обусловленные рисками возгорания и разлива масла. Согласно п. 4.2.112, на втором этаже внутрицеховой подстанции суммарная мощность масляных трансформаторов не должна превышать 1 МВ·А, а их установка выше второго этажа запрещена. Это связано с необходимостью обеспечения безопасной эвакуации персонала и локализации возможных аварийных ситуаций. Для сухих трансформаторов и моделей с негорючим жидким диэлектриком такие ограничения по мощности, количеству единиц и этажу размещения отсутствуют, что позволяет использовать их в многоэтажных зданиях без дополнительных согласований с надзорными органами.
Дополнительное требование ПУЭ (п. 4.2.80) касается расположения трансформаторных помещений: их нельзя размещать непосредственно над или под помещениями, где одновременно может находиться более 50 человек в течение часа. Это ограничение направлено на минимизацию рисков для большого числа людей в случае аварии. Требование не распространяется на сухие трансформаторы и оборудование с негорючим наполнением, что делает их предпочтительным выбором для объектов с высокой плотностью персонала, таких как административные здания, торговые центры или производственные цеха с большим числом рабочих мест.
Для энергокомпаний, проектирующих подстанции в жилых или общественных зданиях, выбор сухих трансформаторов позволяет избежать необходимости получения специальных разрешений на размещение оборудования в зонах с высокой концентрацией людей. Это упрощает процесс согласования проектной документации и снижает сроки ввода объекта в эксплуатацию.
Кроме того, масляные трансформаторы требуют устройства маслоприёмников под каждым аппаратом с массой масла 60 кг и более (п. 4.2.116 ПУЭ), что увеличивает строительные затраты и требует дополнительного места. Сухие модели не нуждаются в таких системах, что снижает капитальные расходы на строительство подстанции и упрощает её компоновку в стеснённых условиях.
Эксплуатационные различия и обслуживание
Масляные трансформаторы требуют регулярного контроля состояния изоляционного масла: проверки пробивного напряжения, кислотного числа и содержания влаги. При выявлении отклонений масло подлежит регенерации или замене, что увеличивает эксплуатационные расходы и требует наличия специализированного оборудования или привлечения подрядных организаций. Кроме того, необходимо контролировать герметичность баков, чтобы избежать утечек масла, которые могут привести как к экологическим проблемам, так и к снижению диэлектрических характеристик изоляции.

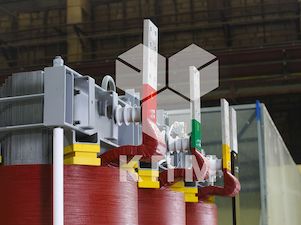

Сухие трансформаторы, в свою очередь, нуждаются в периодических проверках целостности изоляции, отсутствия механических повреждений и очистки от пыли, которая может снижать теплоотдачу. Отсутствие жидкой среды упрощает обслуживание: нет необходимости в замене масла, контроле его уровня или утилизации отработанного продукта. Это делает сухие модели более привлекательными для объектов, где доступ к оборудованию ограничен или где требуется минимизация затрат на регулярное обслуживание.
Стоимость владения масляными моделями обычно ниже на этапе закупки, но выше в долгосрочной перспективе из-за расходов на обслуживание, замену масла и утилизацию отработанных продуктов. Сухие трансформаторы имеют более высокую начальную стоимость, но их эксплуатационные расходы ниже, а срок службы может превышать аналогичный показатель масляных аналогов при соблюдении условий эксплуатации. Это особенно важно для промышленных предприятий ТЭК, где надёжность электроснабжения критична для непрерывности производственных процессов.
Климатические ограничения для масляных трансформаторов связаны с вязкостью масла при низких температурах, что может требовать подогрева или использования специальных сортов масла, устойчивых к загустеванию. Сухие трансформаторы, согласно ГОСТ Р 54827-2011, могут изготавливаться для различных климатических исполнений, что расширяет возможности их применения в регионах с экстремальными температурами. Это позволяет энергокомпаниям использовать единый тип оборудования для объектов в разных климатических зонах, упрощая логистику и складской учёт.
Кроме того, сухие трансформаторы не требуют устройства систем пожаротушения, обязательных для масляных моделей высокой мощности согласно п. 4.2.235 ПУЭ. Это снижает капитальные затраты на строительство подстанции и упрощает её эксплуатацию, исключая риски ложных срабатываний систем пожаротушения.
Ключевые ограничения ПУЭ для масляных трансформаторов:
• Суммарная мощность на втором этаже внутрицеховой подстанции не должна превышать 1 МВ·А.
• Установка масляных трансформаторов выше второго этажа запрещена.
• Трансформаторные помещения нельзя размещать над/под помещениями с одновременным пребыванием более 50 человек (исключение — сухие и с негорючим наполнением).
• Обязательное устройство маслоприёмников под аппаратами с массой масла от 60 кг.
• Предел огнестойкости ограждающих конструкций — не менее 0,75 ч.
Преимущества сухих трансформаторов для объектов с высокой плотностью застройки:
• Отсутствие ограничений по суммарной мощности и этажу размещения.
• Возможность монтажа над/под помещениями с массовым пребыванием людей.
• Нет необходимости в маслоприёмниках и системах сбора жидкостей.
• Меньшие требования к огнестойкости конструкций (0,25 ч против 0,75 ч).
• Адаптация к экстремальным климатическим условиям за счёт широкого ряда исполнений.
Выбор оборудования для объектов ТЭК
При подборе трансформаторов для энергокомпаний и промышленных предприятий ТЭК необходимо учитывать не только электрические параметры, но и нормативные ограничения, условия эксплуатации и долгосрочные затраты. Масляные трансформаторы остаются востребованными для открытых подстанций и объектов с низкими требованиями к пожаробезопасности, где их более низкая начальная стоимость и высокая перегрузочная способность играют решающую роль. Они также предпочтительны для объектов, где доступно специализированное маслохозяйство для обслуживания и регенерации изоляционной среды.
Сухие трансформаторы оптимальны для внутрицеховых подстанций, зданий с высокой плотностью персонала и регионов с экстремальными климатическими условиями. Их использование позволяет избежать необходимости получения специальных разрешений на размещение оборудования в зонах с большим скоплением людей, упрощает процесс согласования проектной документации и снижает эксплуатационные расходы в долгосрочной перспективе. Для снабженцев компаний ТЭК это означает снижение логистических издержек за счёт унификации оборудования и отсутствия необходимости в хранении и утилизации отработанного масла.
При выборе между типами трансформаторов инженерам-проектировщикам следует учитывать не только текущие потребности объекта, но и перспективы его развития. Сухие модели, благодаря отсутствию ограничений по размещению, позволяют закладывать резервные мощности без необходимости пересмотра проектной документации, что особенно важно для быстрорастущих промышленных предприятий.
Для отделов снабжения выбор между типами трансформаторов также зависит от бюджетных ограничений и стратегии управления жизненным циклом оборудования. Масляные модели имеют более низкую начальную стоимость, что важно для проектов с ограниченным финансированием. Однако при расчёте совокупной стоимости владения сухие трансформаторы часто оказываются более выгодными благодаря отсутствию расходов на обслуживание, замену масла и утилизацию отходов. Это особенно важно для долгосрочных проектов, где эксплуатационные расходы составляют значительную долю общих затрат на протяжении всего срока службы оборудования.
